Высокоэффективная полукольцевая насыпная насадка RUPC1
В конце семидесятых годов всемирно известная инжиниринговая компания по внутренним устройствам колонн – Nutter – разработала гранулированную насадку Nutter, исходя из усиления дисперсии жидкости, снижения сопротивления и интенсификации обновления плёнки с целью повышения эффективно...
Описание
маркер
В конце семидесятых годов всемирно известная инжиниринговая компания по внутренним устройствам колонн — Nutter — разработала гранулированную насадку Nutter, исходя из усиления дисперсии жидкости, снижения сопротивления и интенсификации обновления плёнки с целью повышения эффективности массообмена. В FRI были проведены сравнительные испытания различных насыпных насадок западного производства. Результаты показали, что гранулированная насадка Nutter является одной из оптимальных по соотношению цена/качество среди всех насыпных насадок и признана новой современной насыпной насадкой, превосходящей наиболее популярные в то время насадки Intalox и кольца Pall. По данным FRI, оптимальная высота, эквивалентная теоретической тарелке, для кольца Nutter 1,5" составляет 18 дюймов. Поскольку компания Nutter не вела деятельность в Китае, её известность в стране значительно ниже, чем у насадки Intalox. Известно, что в Китае данная насадка была применена в одной из колонн установки производства акрилонитрила, введённой в эксплуатацию на нефтехимическом заводе в Цзыбо, провинция Шаньдун.
С целью более широкого внедрения насадки Nutter в Китае, на основе данных испытаний FRI была проведена её адаптация и усвоение. Анализ показал, что кольцо Nutter относится к эксцентричным полукольцевым насадкам; способ загрузки существенно влияет на случайность ориентации колец, и для гарантии эксплуатационных характеристик требуется тщательная укладка. Из результатов испытаний FRI также видно, что даже при тщательной укладке значения пропускной способности и перепада давления могут быть описаны лишь минимальными показателями. С другой стороны, механическая прочность кольца Nutter несколько ниже (полукольцо), что при длительной эксплуатации может привести к обрушению слоя насадки, и к материалу изготовления предъявляются очень высокие требования. Учитывая недостатки кольца Nutter, на основе его усвоения были разработаны улучшения, и создана высокоэффективная полукольцевая насыпная насадка RUPC1.

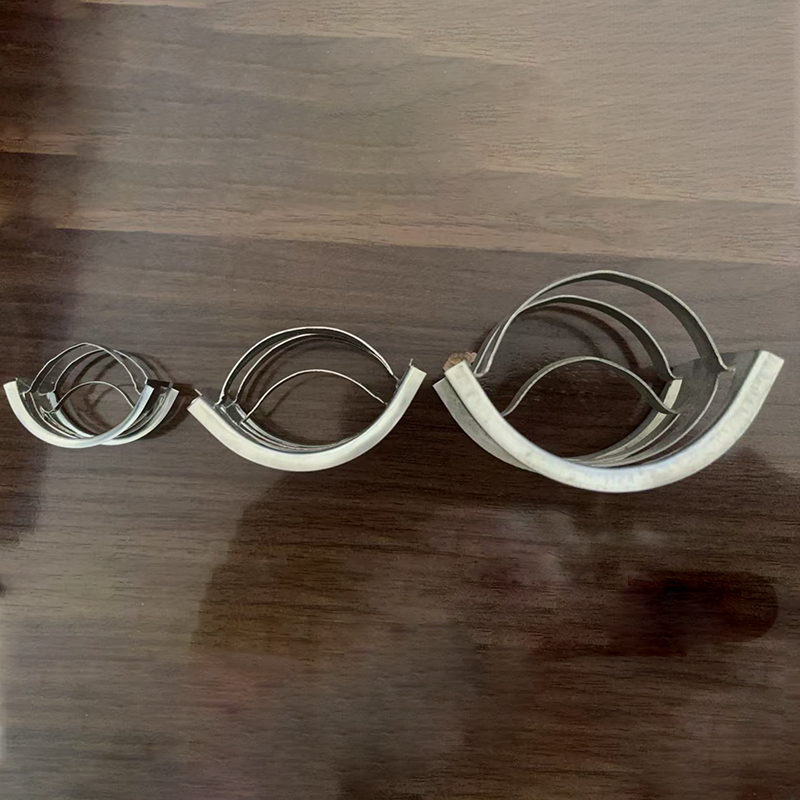

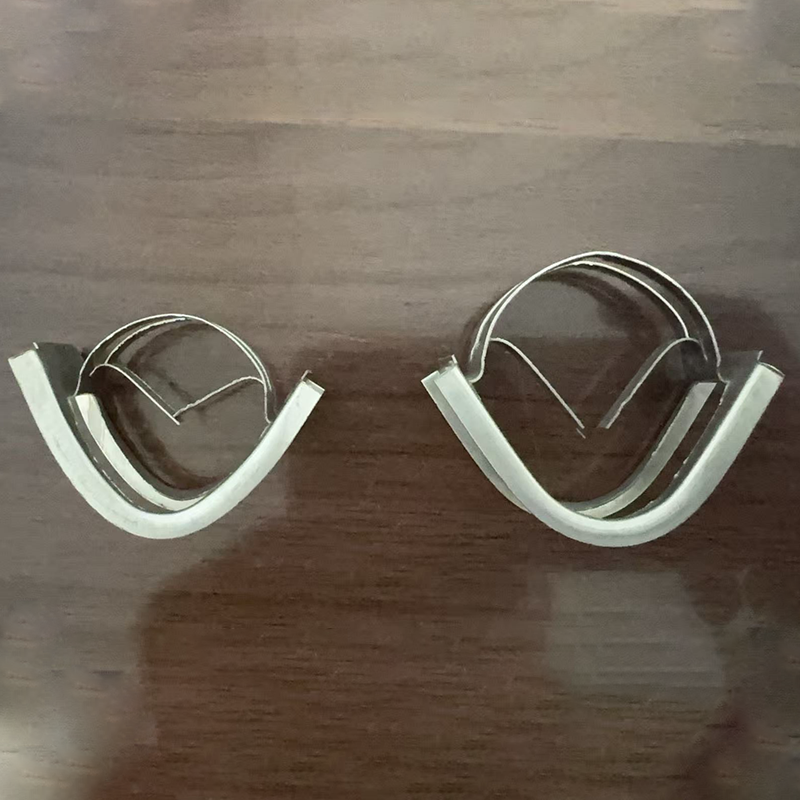

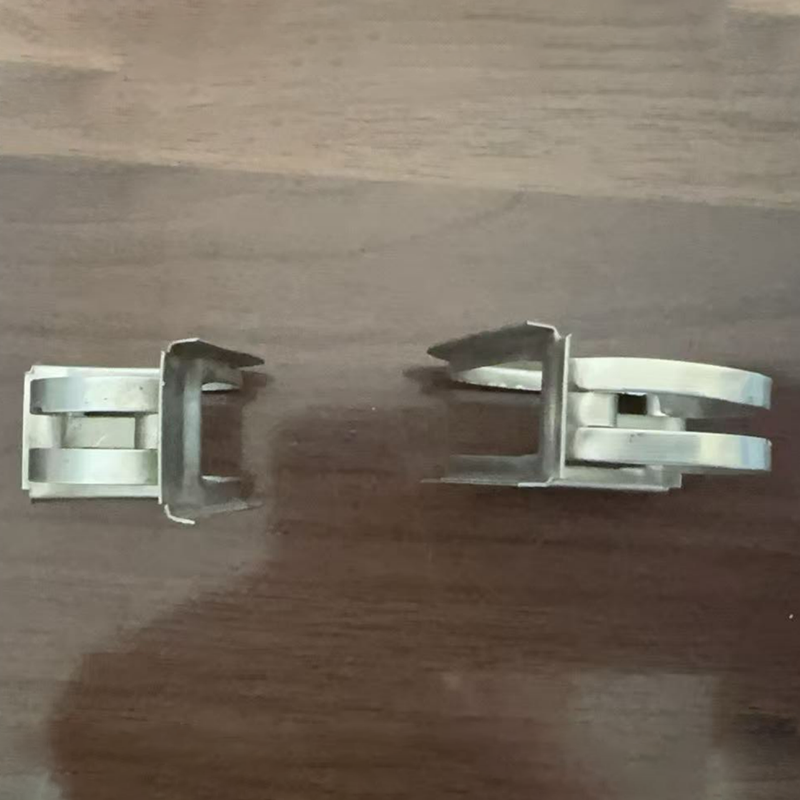

В конструкции кольца Nutter предусмотрены две дугообразные рёбра большого и малого диаметра, что легко вызывает поворот кольца. Насадка RUPC1 разработана на основе усвоения кольца Nutter с улучшениями: добавлены три дугообразных ребра (два большого и одно малого диаметра), благодаря чему случайность загрузки значительно снижена, а наибольшая вероятность ориентации колец — в горизонтальном и вертикальном направлениях, что существенно уменьшает требования к укладке для достижения стабильных характеристик. Одновременно повышена равномерность отверстий на удельной поверхности, усилены дисперсия жидкости и газа и массообмен, снижено острое сопротивление потоку газа за счёт большего числа обтекаемых форм, что уменьшает перепад давления.
На двух рёбрах большого диаметра добавлены усиливающие рёбра, что значительно повысило несущую способность насадки и обеспечило надёжность при длительной эксплуатации. Добавление одного длинного ребра увеличило свободный объём на 3–5%, что повысило пропускную способность по обеим фазам.
По сравнению с кольцом Nutter того же номинального диаметра, удельная поверхность насадки RUPC1 увеличена более чем на 8%.
Результаты исследований показывают, что пропускная способность насадки RUPC1 на 15–20% выше, чем у кольца Pall того же номинального диаметра, а перепад давления снижен как минимум на 50–60%. Оптимальная высота, эквивалентная теоретической тарелке, для кольца RUPC1 1,5" составляет 16 дюймов.
Для традиционных процессов изготовления насадки RUPC1 требуются лишь две технологические операции. Благодаря применению усиливающих рёбер, насадка RUPC1 может изготавливаться из более тонкого материала, что снижает себестоимость по сравнению с другими гранулированными насадками и обеспечивает более высокую конкурентоспособность при продвижении на рынке.
Технические характеристики:
