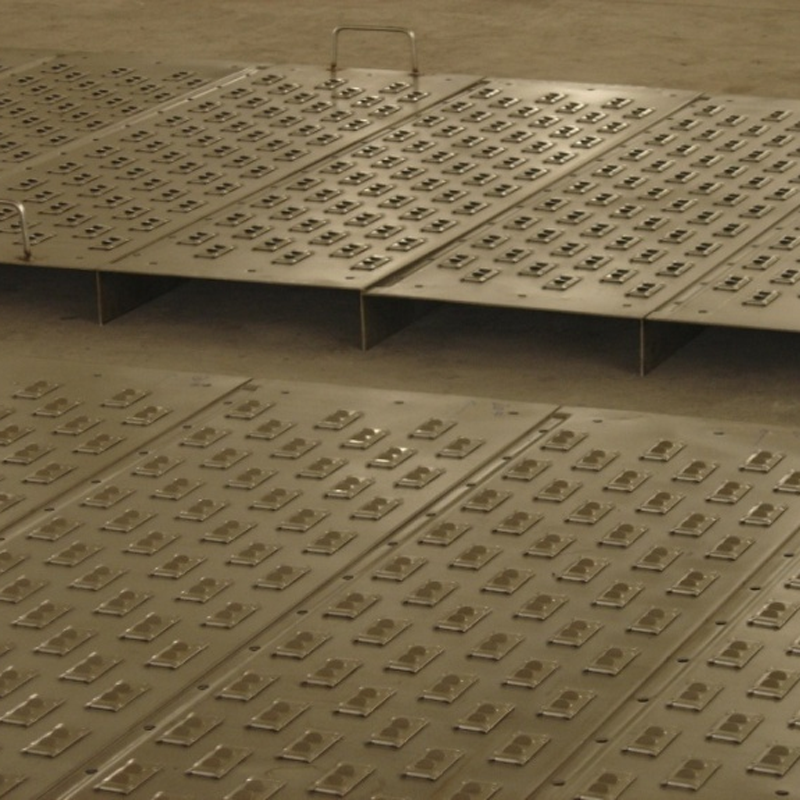

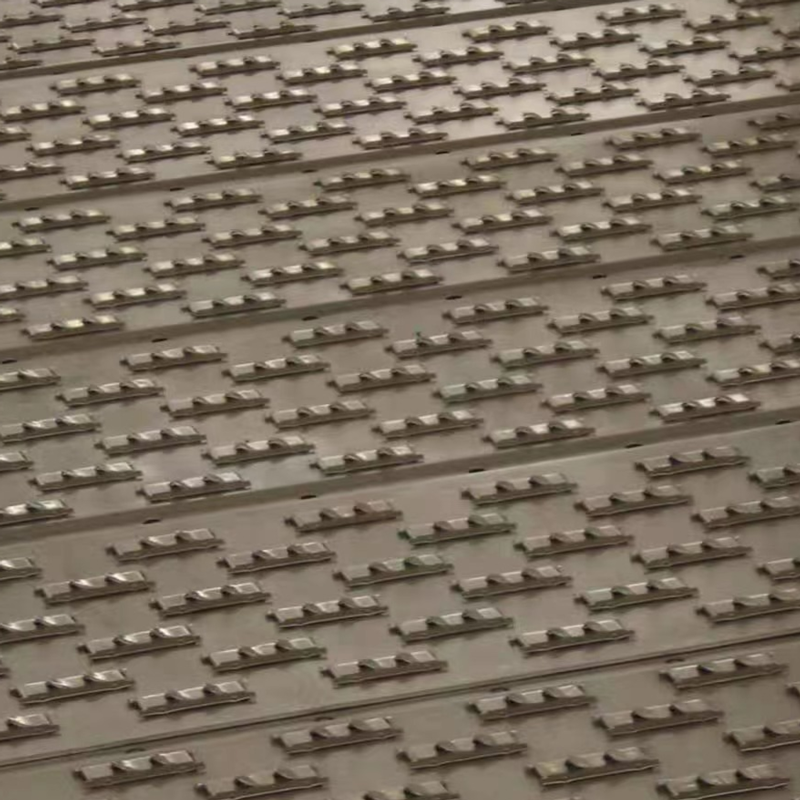

Двухплавающая клапанная тарелка JF
Двухплавающая клапанная тарелка JF представляет собой высокоэластичную тарелку, разработанную компанией ООО Уси Дачэн Нефтехимическое Оборудование. Совместно с ведущим государственным вузом – Тяньцзиньским университетом (лаборатория ректификации и разделения) – были проведены холодн...
Описание
маркер
Двухплавающая клапанная тарелка JF представляет собой высокоэластичную тарелку, разработанную компанией ООО Уси Дачэн Нефтехимическое Оборудование. Совместно с ведущим государственным вузом — Тяньцзиньским университетом (лаборатория ректификации и разделения) — были проведены холодномодельные испытания, выполнены обработка и корреляция экспериментальных данных. Результаты сравнительных испытаний и опыт промышленного применения подтверждают, что данная тарелка может широко использоваться в химической и нефтеперерабатывающей промышленности. Благодаря серии мероприятий, включая лабораторное моделирование и промышленное масштабирование, накоплен обширный опыт проектирования и эксплуатации. В 1994 и 1997 годах данное изобретение было удостоено государственных патентов КНР: патентные номера ZL94204056·2 и ZL97200114·X (техническая основа тарелок серии JF).
Идеальная тарелка должна обладать высокой пропускной способностью, простой конструкцией, низким гидравлическим сопротивлением, высокой эффективностью разделения и широким диапазоном регулирования нагрузки, а также удовлетворять особым технологическим требованиям (устойчивость к полимеризации, забиванию, коррозии и т. д.) при минимальных затратах.
В конструкции двухплавающего клапана JF объединены преимущества различных типов клапанов: щелевые и язычковые плавающие клапаны удачно скомбинированы, что позволяет приблизить данную тарелку к тарелкам с дисперсным типом контакта фаз и с параллельным потоком жидкости. Конструктивные размеры обеспечивают минимальное открытие клапана для снижения утечки жидкости, одновременно обеспечивая максимальную высоту подъёма. При наибольшем подъёме скорость газа в зазоре под клапаном снижается, что способствует уменьшению уноса брызг. В зависимости от свойств перерабатываемого продукта, условий эксплуатации и целей ректификации тарелки JF могут монтироваться в продольном или шахматном порядке, причём шахматная схема применяется более широко.
Клапаны JF выпускаются в двух исполнениях — тяжёлом и лёгком. Толщина клапанной пластины составляет 2 мм, на поверхности клапана предусмотрены малые щелевые отверстия или малые язычки. При низкой газовой нагрузке корпус клапана неподвижен, и газ истекает из язычков в виде веерообразных струй по сферическим поверхностям (лепестковая форма); при этом двухфазный режим соответствует барботажу, и тарелка работает как язычковая, обеспечивая массо- и теплопередачу. По мере увеличения газовой нагрузки клапан поднимается, газ одновременно выходит через язычки с объёмным сферическим истечением, а взаимодействие фаз представляет собой смесь барботажа и струйного перемешивания. Это не только способствует продвижению жидкости по тарелке и устранению градиента уровня, но и устраняет застойные зоны над клапаном, подавляет унос брызг и повышает эффективность тарелки. Боковые кромки клапана JF имеют отгиб вниз под углом, что изменяет направление газового потока, создаёт вихревое движение, интенсифицирует контакт фаз и дополнительно повышает эффективность массообмена.
Схема устройства шиберной задвижки JF с двумя приводами
