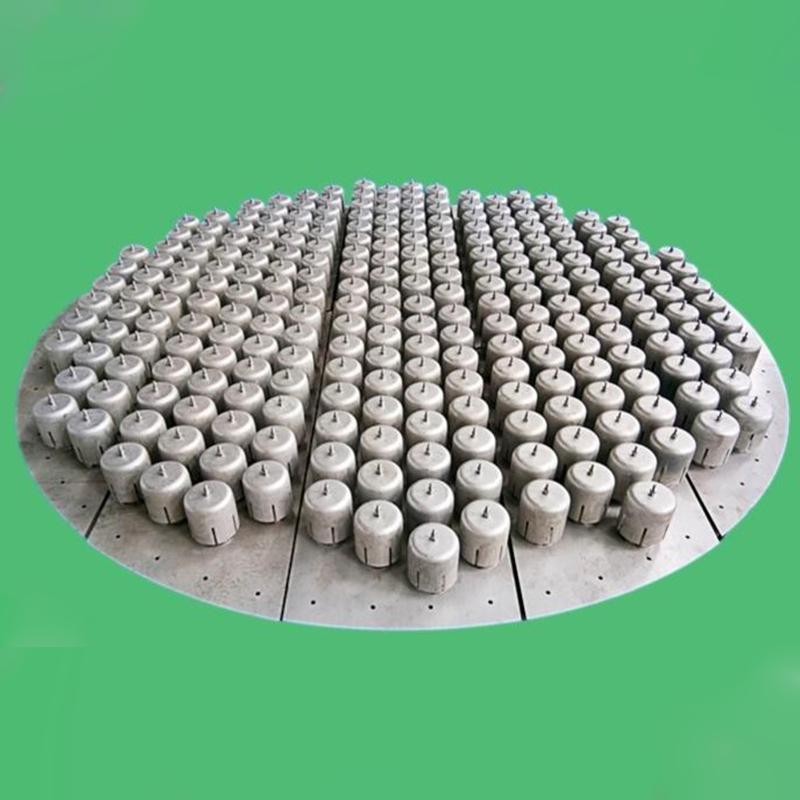

Колпачковая тарелка
Колпачковая тарелка по конструкции состоит из колпачков, паровых патрубков, переливных порогов, сливных труб и самой тарелки. Колпачки устанавливаются на верхней части паровых патрубков и подразделяются на круглые и щелевые (прямоугольные), при этом более широко применяются круглые. Преимуществ...
Описание
маркер
Колпачковая тарелка по конструкции состоит из колпачков, паровых патрубков, переливных порогов, сливных труб и самой тарелки. Колпачки устанавливаются на верхней части паровых патрубков и подразделяются на круглые и щелевые (прямоугольные), при этом более широко применяются круглые. Преимуществами колпачковой тарелки являются широкий диапазон регулирования нагрузки (коэффициент гибкости составляет 4–6), устойчивость к забиванию, широкий диапазон соотношения газ–жидкость, пригодность для работы с различными средами, высокая стабильность работы и стабильная разделяющая способность. Тарелка широко используется в массообменных процессах, таких как ректификация и абсорбция газов.
По конструкции по нижнему краю колпачка имеется множество прорезей, обычно треугольной, прямоугольной или трапециевидной формы. Колпачки располагаются на тарелке в шахматном порядке по треугольной сетке. При работе жидкость перетекает по тарелке горизонтально, а переливной порог поддерживает на тарелке слой жидкости определённой толщины, при этом прорези погружены в слой жидкости, образуя гидравлический затвор. Пар (или газ) поступает из нижней части колонны, проходит через прорези или щели в нижней кромке колпачка, диспергируется на мелкие пузырьки, интенсивно контактирует с жидкостью, проходит через слой жидкости и поднимается на вышерасположенную тарелку. Верхняя часть парового патрубка должна быть выше верхнего края прорезей колпачка, чтобы предотвратить стекание жидкости через патрубок. Газ поднимается с нижележащей тарелки в паровой патрубок, проходит через кольцевое пространство между колпачком и патрубком и затем с определённой скоростью выходит через прорези. При прохождении через прорези в слой жидкости газ диспергируется на множество мелких пузырьков или струй, образуя на тарелке барботажный слой, который создаёт большую поверхность контакта для тепло- и массообмена между газом и жидкостью. По направлению движения жидкости на тарелке различают одно- и двухпоточные, U-образные, ступенчатые и другие типы.
