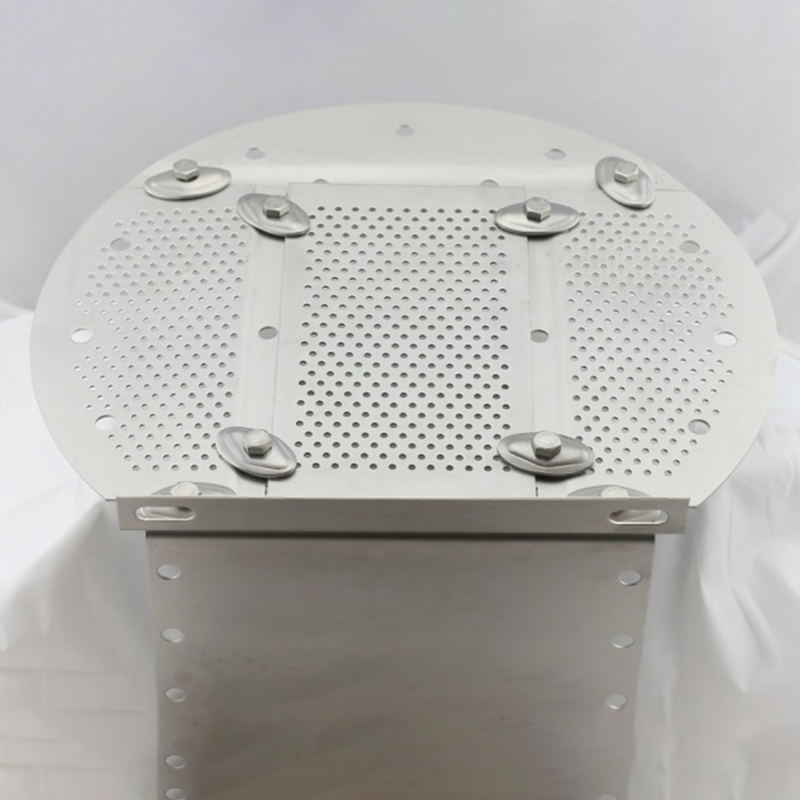

Ситчатая тарелка
Ситчатая тарелка с переливными устройствами состоит из зоны с отверстиями, глухой зоны, переливных порогов и сливных труб. Поверхность тарелки разделяется на зону перелива, барботажную зону, зону успокоения и краевую зону. При работе газ проходит снизу вверх вертикально через ситчатые отверсти...
Описание
маркер
Ситчатая тарелка с переливными устройствами состоит из зоны с отверстиями, глухой зоны, переливных порогов и сливных труб. Поверхность тарелки разделяется на зону перелива, барботажную зону, зону успокоения и краевую зону. При работе газ проходит снизу вверх вертикально через ситчатые отверстия, пересекает слой жидкости и образует барботажную зону; жидкость перетекает по тарелке горизонтально, обеспечивая перекрёстный контакт фаз для массообмена.
Преимущества ситчатой тарелки: простота конструкции, низкая стоимость и удобство обслуживания. Диаметр отверстий обычно составляет от 3 до 25 мм, отверстия располагаются на тарелке в шахматном порядке по треугольной сетке. Производительность высокая, при одинаковых условиях выше, чем у клапанной тарелки. Эффективность тарелки высокая, но несколько ниже, чем у клапанной. Гидравлическое сопротивление низкое, что делает её пригодной для вакуумной дистилляции. Градиент уровня жидкости на тарелке незначительный.
Путём рационального выбора размеров тарелки, компоновки и процента открытой поверхности можно повысить пропускную способность при сохранении эффективности разделения, оптимизируя характеристики тарелки. Увеличение процента открытой поверхности повышает газожидкостную пропускную способность, однако чрезмерное увеличение может привести к росту уноса брызг и снижению эффективности разделения. Ситчатые тарелки с малыми отверстиями склонны к забиванию и не рекомендуются для обработки сред, склонных к коксованию, с высокой вязкостью или содержащих твёрдые частицы. Диапазон регулирования нагрузки относительно узок. Однако при рациональном проектировании диапазон регулирования ситчатой тарелки может удовлетворять производственным требованиям.
